一、產品概述

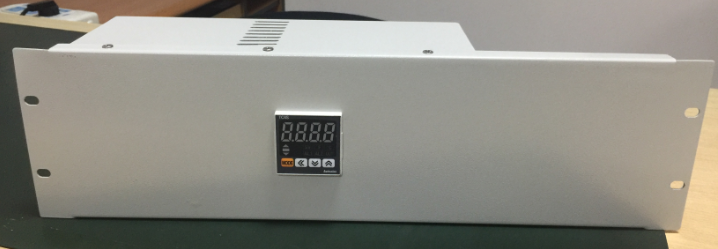

TK300氮氧化物轉換器具有低溫下的高轉換率、使用壽命長、可靠性好、安裝方便等特點。該轉換器采用了公司的專利技術,可有效的使煙氣在轉換管中與填充料充分反應,使NO2的轉化效率達到95%以上。在正常操作環境下,轉換管內的填充材料使用壽命達12個月之久,這樣使得維護費用降低到最低??蓮V泛應用于環保在線監測以及汽車尾氣檢測。
二、工作原理
氮氧化物NOx是煙氣排放的主要污染物之一。煙氣中的氮氧化物NOx包括一氧化氮NO和二氧化氮NO2。NO占絕大部分,NO2的比例很少。但隨著環保力度加強,氮氧化物排放標準越來越低,對NO2的檢測也逐步嚴格起來。NO2的檢測比較困難,需要先利用轉換器將NO2轉換為NO,再進行檢測。
轉化器采用鉬作為催化劑,在315度高溫下,將NO2轉換為NO和O2。為其工作原理為:本轉換器由保溫盒、加熱裝置、溫度傳感器、鉬爐(不銹鋼管、催化劑)、溫控器等組件構成。
我們在不銹鋼管中填充催化劑(高純鉬和一種特殊的活性碳)做為鉬爐,將其加熱到350度以上(通過溫控器來控制溫度),讓樣氣以1L/min—2.0L/min的流量進入鉬爐。NO2經過鉬爐后,將轉換為NO,轉換效率大于95%,而其他氣體(如SO2、CO等),不受影響。
三、技術參數
工作溫度 |
350℃~400℃ |
預熱時間 |
30min |
樣氣壓力 |
1.5bar |
樣氣流量 |
≤2L/min |
樣氣溫度 |
5℃~80℃ |
露點 |
≤10℃ |
工作溫度 |
-10℃~45℃ |
儲存運輸 |
-20℃~70℃ |
工作濕度 |
<90%RH |
電源需求 |
AC180~240V,50Hz,300W |
外型尺寸 |
482.6mm(19″)* 132.5mm(3U)* 123mm |
安裝重量 |
≤4kg |
保護等級 |
IP20 |
轉換效率 |
≥95%(新鉬爐) |
使用壽命 |
大于12個月,取決于NO2濃度 |
最大容量 |
300ppm(流量為1L/min) |
四、技術特點
● 低溫下的高轉換率;
● 高達300ppm的NO2轉換容量;
● 長使用壽命;
● 擁有自主的專利設計;
● 進口高精度溫控器控制溫度;
● 溫度可自由調節;
● 體積小巧、安裝方便。
五、安裝環境
本轉換器是設計于在一般環境條件下使用的,沒有考慮在特殊條件下的使用。請安裝在符合以下條件的場所。
① 請在室內使用,避免陽光直射或者加熱源。
② 請避開有振動或有強電磁場的場所。
③ 請選擇環境空氣清潔、少量灰塵、沒有腐蝕性氣體的場所。
④ 供電電源:額定電壓:AC180~240V
額定頻率:50Hz
插座:符合EN60320的I級類型 3芯插座
⑤ 工作條件:環境溫度:-10℃~45℃,溫度突變不能超過5℃
環境濕度:90%RH以下
六、設備運行
1.1 樣氣預處理
① 請通過過濾網將樣氣中含有的灰塵完全過濾掉。最后一道請使用能濾掉0.3um灰塵的過濾網。
② 樣氣中含有大量的CI2、HCI、F2等強腐蝕性氣體時,儀表的使用壽命將會縮短,請加以注意。
1.2 開機運行
請再次檢查并確認氣管連接、電氣連接是否正確。
將轉換器背面的電源開關置于“On”,開關指示燈亮,等待約10秒,儀器進入工作狀態。
1.3 預熱
剛開機,加熱溫度尚未完成,需要預熱30分鐘。
1.4 流量
通入轉換器的氣體流量請控制在1L/min~2.0L/min之間。
樣氣流量過低,響應時間會變長;
樣氣流量過高,可能導致轉換器效率變低。
