電石爐氣體分析系統組成示意圖
TK-3000電石爐氣體分析系統組成
氣體監測系統(CO、H2、O2),系統控制及數據采集處理系統組成。具體介紹如下:
示意圖

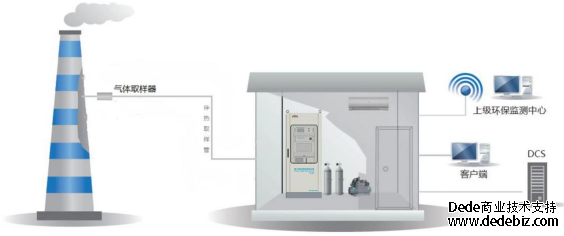

抽取式冷凝法電石爐氣體分析系統組成圖
本系統由置于管道上的采樣探頭,以及置于小屋中的分析機柜、標氣和反吹氣源組成。
- 采樣探頭負責氣體采樣,內置濾芯用于過濾氣體中的粉塵。
- 伴熱管線高溫伴熱避免氣體中水蒸氣冷凝。
- 分析機柜負責抽取氣體,過濾、冷凝除水后測量氣體組分。
- 標氣用于校準分析儀表。
- 反吹氣源,用于對伴熱管線、采樣探頭進行定期反吹。
