VOCs廢氣采樣口、排氣筒規范化設置要求
銷售經理孔經理全國熱線:400-050-3910時間:2024-05-31 14:18瀏覽次數:

    無采樣口或采樣口位置不合規,無法采樣?


    想設置合規的采樣口,但管道長度不夠,需要重新加長管道?
    設備堆放密集,改動管道還得移動設備位置?
    ......
    廢氣采樣口規范化設置是環境監測、驗收等工作的基礎,達不到要求就無法進行監測,我們將幾個要點列舉出來,供您參考:
    Part.01
    廢氣采樣口如何設置呢?



手工監測采樣口設置
    手工監測采樣口設置


    采樣位置應優先選擇在垂直管段,避開煙道彎頭和斷面急劇變化的部位,具體應設置在距彎頭、閥門、變徑管下游不小于6倍直徑,和距上述部件上游方向不小于3倍直徑處(對矩形煙道,取其當量直徑,當量直徑的計算方法D=2AB/(A+B),A、B是矩形煙道的邊長)。這也是我們經常說的“前3后6”。
    測試現場空間位置有限,很難滿足上述要求時,可選擇比較適宜的管段采樣,但采樣斷面與彎頭等的距離至少是煙道直徑的1.5倍,并應適當增加測點的數量和采樣頻次。
    氣態污染物采樣口設置
    對于氣態污染物采樣,由于混合比較均勻,其采樣位置可不受上述規定限制,但應避開渦流區。如果要同時測定排氣流量,還是要按照第一條進行采樣口設置。
    針對在線監測采樣口設置
    優先選擇在垂直管段和煙道負壓區域,避開煙道彎頭和斷面急劇變化的部位。對于圓形煙道,顆粒物CEMS和流速CMS,應設置在距彎頭、閥門、變徑管下游方向≥4倍煙道直徑,以及距上述部件上游方向≥2倍煙道直徑處;氣態污染物CEMS,應設置在距彎頭、閥門、變徑管下游方向≥2倍煙道直徑,以及距上述部件上游方向≥0.5倍煙道直徑處。
    相關文獻:
    《HJ/T397-2007固定源廢氣監測技術規范》
    《GB/T16157-1996固定污染源排氣中顆粒物測定與氣態污染物采樣方法》
    《HJ75-2017固定污染源煙氣(SO2、NOX、顆粒物)排放連續監測技術規范》


    Part.02
    兩張圖看明白采樣口位置

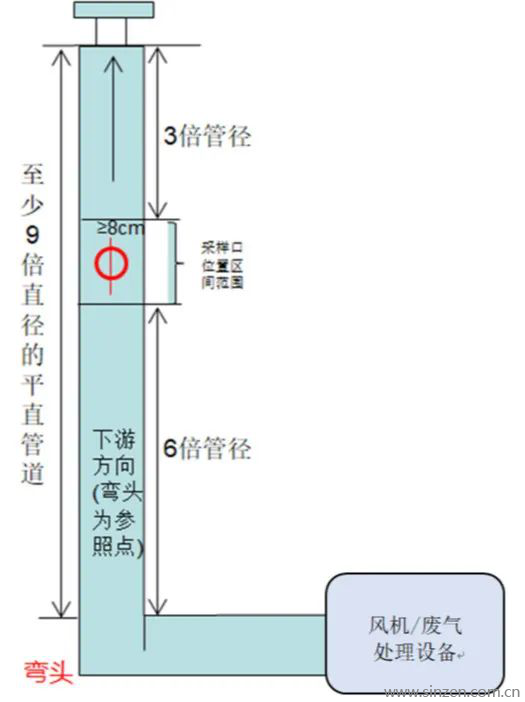

    采樣口可開在排氣筒上時,3/6倍管徑指的是排氣筒直徑。



采樣口位置

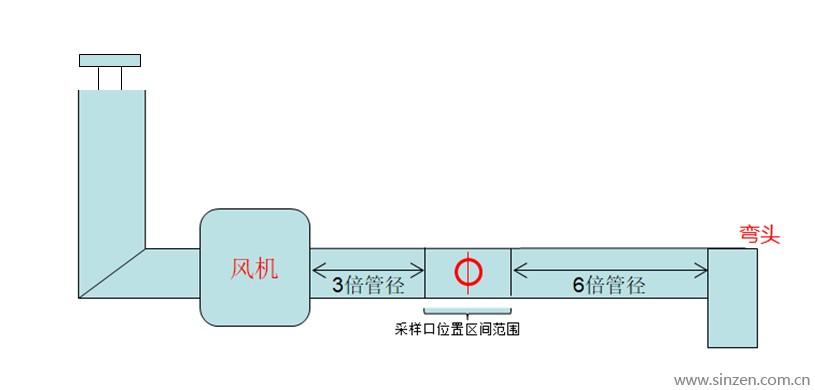

    排氣筒不具備開采樣口的條件時,可開在最后一道廢氣處理設施之后,3/6倍管徑指的是該段風管直徑。


采樣口位置


    Part.03
    采樣平臺有何要求?

    1、必要時應設置采樣平臺。平臺面積應不小于1.5m2,并設有1.1m高的護欄和不低于10cm的腳部擋板,采樣平臺的承重應不小于200kg/m2,采樣孔距平臺面約為1.2m~1.3m。
    2、禁設直爬梯,應設斜梯、之字梯、螺旋梯。
    3、在選定的測定位置上開設采樣孔,采樣孔的內徑應不小于80mm,采樣孔管長應不大于50mm。不使用時應用蓋板、管堵或管帽封閉。
