煙氣脫硫常用計算公式匯總!
銷售經理孔經理全國熱線:400-050-3910時間:2024-03-21 10:57瀏覽次數:

    一、鈉堿法脫硫工藝:
    采用氫氧化鈉(NaOH,又名燒堿,片堿)或碳酸鈉(Na2CO3又名純堿,塊堿)。
    1、NaOH反應方程式:
    2NaOH+SO2=Na2SO3(亞硫酸鈉)+H2O(PH值大于9)
    Na2SO3+H2O+SO2=2NaHSO3(亞硫酸氫鈉)(5<PH<9)
    當PH值在5-9時,亞硫酸鈉和SO2反應生成亞硫酸氫鈉。
    2、Na2CO3反應方程式:
    Na2CO3+SO2=Na2SO3(亞硫酸鈉)+CO2↑(PH值大于9)
    Na2SO3+H2O+SO2=2NaHSO3(亞硫酸氫鈉)(5<PH<9)
    當PH值在5-9時,亞硫酸鈉和SO2反應生成亞硫酸氫鈉。


    二、雙堿法脫硫工藝:
    1、脫硫過程:
    Na2CO3+SO2=Na2SO3+CO2↑
    2NaOH+SO2=Na2SO3+H2O
    用碳酸鈉啟動
    用氫氧化鈉啟動
    種堿和SO2反應都生成亞硫酸鈉
    Na2SO3+SO2+H2O=2NaHSO3(5<PH<9)
    當PH值在5-9時,亞硫酸鈉和SO2反應生成亞硫酸氫鈉。
    2、再生過程:
    CaO(生石灰)+H2O=Ca(OH)2(氫氧化鈣)
    Ca(OH)2+2NaHSO3(亞硫酸氫鈉)=Na2SO3CaSO3↓(亞硫酸鈣)+2H2O
    Ca(OH)2+Na2SO3=2NaOH+CaSO3↓
    氫氧化鈣和亞硫酸鈉反應生成氫氧化鈉。


    三、煤初始排放濃度:
    按耗煤量按500kg/h,煤含硫量按1%,煤灰份按20%,鍋爐出口煙氣溫度按150℃。
    1、煙氣量:
    按1kg煤產生16~20m3/h煙氣量,=500×20=10000m3/h
    2、SO2初始排放量:
    =耗煤量t/h×煤含硫量%×1600(系數)
    =0.5×0.01×1600=8kg/h
    也可以計算:=2×含硫量×耗煤量×硫轉化率80%
    =2×0.01×500×0.8=8kg/h
    3、計算標態煙氣量:
    =工況煙氣量×【273÷(273+150煙氣溫度)】
    =10000×0.645=6450Nm3/h
    已知標況煙氣量和煙氣溫度,計算其工況煙氣量:
    =標況煙氣量×【(273+150煙氣溫度)÷273】
    =6450×1.55=10000m3/h
    4、SO2初始排放濃度:
    =SO2初始排放量×106÷標態煙氣量
    =8×106÷6450=8000000÷6450=1240mg/Nm3
    5、粉塵初始排放量:
    =耗煤量t/h×煤灰份%×膛系數20%
    =500×0.2×0.2=20kg/h
    6、粉塵初始排放濃度:
    =粉塵初始排放量×106÷標態煙氣量
    =20×106÷6450=20000000÷6450=3100mg/Nm3


    四、運行成本計算:
    需先計算出SO2初始排放量kg/h,然后按化學方程式計算。
    1、以NaOH為例,按理論計算,1kg二氧化硫用0.625kg氫氧化鈉反應。
    2、由于Na2CO3需水解后才能產生NaOH,而NaOH可直接與SO2反應,堿性沒有NaOH高,不考慮使用Na2CO3,投加量比NaOH更多。
    3、氫氧化鈉(碳酸鈉)和二氧化硫反應生成物為亞硫酸鈉,且當PH值在6~8時,亞硫酸鈉又會與二氧化硫反應生成亞硫酸氫鈉,而Ca(OH)2與亞硫酸氫鈉反應生成亞硫酸鈉,Ca(OH)2再與亞硫酸鈉反應生成NaOH,完成再生。鈣硫比按1.03:1計算,1kg二氧化硫用1.156kg氫氧化鈣反應。而氫氧化鈣又可與亞硫酸鈉反應生成氫氧化鈉,按理論計算,可以不用添加氫氧化鈉,但實際中會有誤差,誤差按5%的氫氧化鈣添加,則1kg二氧化硫用0.0578kg氫氧化鈉。


    五、風管和設備直徑計算
    D=√煙氣量÷2820V
    1、風管V為流速:10~15m/s
    2、水膜除塵器V為流速:4~5m/s
    3、脫硫噴淋塔V為流速:3~3.5m/s


    六、除塵效率和脫硫效率
    除塵效率=(除塵器捕集量÷進入除塵粉塵量)×100%=〔(進入除塵粉塵量-除塵器出口排出的粉塵量)÷進入除塵粉塵量〕÷100%脫硫效率按上述計算。

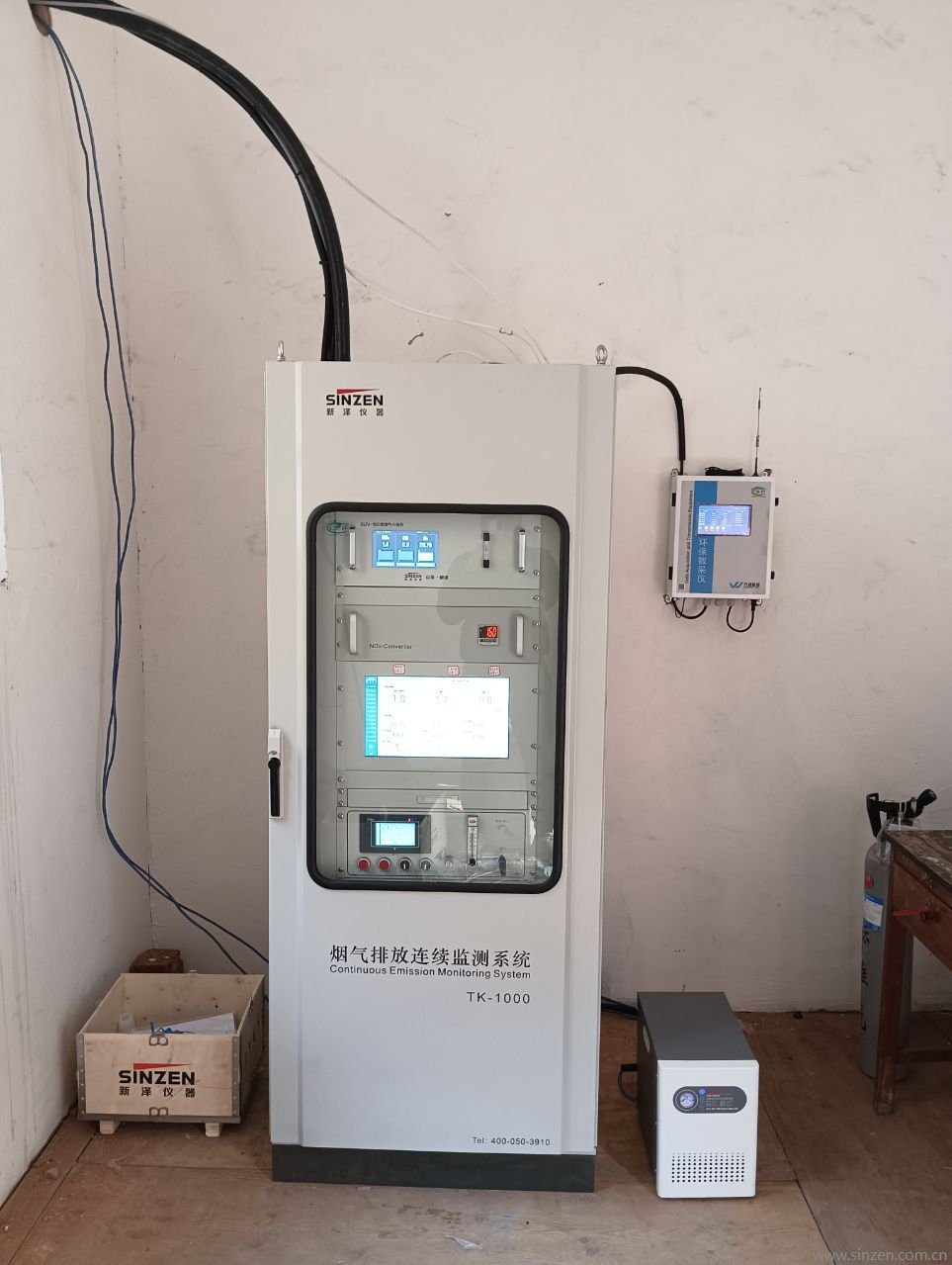

煙氣在線監測系統
