煙氣在線監測系統煙筒開孔需要遵循一定的規范,以確保系統的準確性和安全性。以下是一些常見的規范:
開孔位置:
對于圓形煙道,采樣孔應設在包括各測定點在內的互相垂直的直徑線上。
對于矩形或方形煙道,采樣孔應設在包括各測定點在內的延長線上。
檢測孔的數量應根據煙囪的總長度和長度分布情況而定,一般每5米需開一個插板孔,并需在煙囪底部設置1-2個孔。
為避免高溫區域影響檢測,應盡量遠離斜煙囪、彎角和煙氣溫度高的地方開孔,一般應選擇煙囪直段或水平管段開孔。

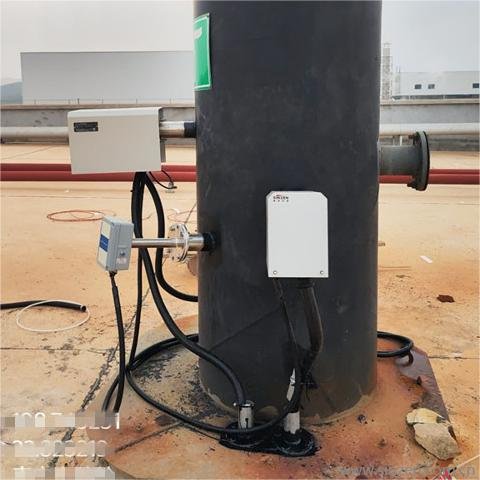

圖一:煙氣在線監測系統煙筒開孔示例
開孔尺寸:
采樣孔內徑應不小于80mm,采樣孔管長應不大于50mm。當采樣孔僅用于采集氣態污染物時,其內徑應不小于40mm。
對于監測系統,監測孔共四個,包括采樣孔、溫壓流監測孔、粉塵濃度監測孔和手工比對監測孔。各孔尺寸一般為Ф75mm。
孔徑大小一般為50mm×50mm或80mm×80mm,孔形一般為正方形或長方形,不宜使用環形孔。
開孔施工:
施工前應對表面進行打磨、除銹處理,以提高開孔質量。
根據施工方案在煙囪表面進行定位與劃線,確定開孔位置。劃線應準確、清晰。
使用切割機或鉆孔機進行開孔施工,嚴格控制開孔尺寸和形狀,確保符合設計要求。
開孔完成后應對孔口進行處理,如去除毛刺、銳邊等。如有需要,可對孔口進行打磨、拋光處理。
在孔口處安裝相應的附件,如煙氣監測設備、排放管道等。安裝過程中應確保附件與孔口之間的密封性和穩定性。
質量檢查與驗收:
施工完成后應對開孔質量進行全面檢查,包括孔洞的尺寸、形狀、位置等參數是否符合設計要求,以及附件的安裝是否牢固、密封等。
如有問題應及時進行整改。
這些規范僅供參考,具體的開孔規范可能會因實際情況而有所不同。在實際操作中,應根據具體的監測需求和現場條件來制定合適的開孔方案。

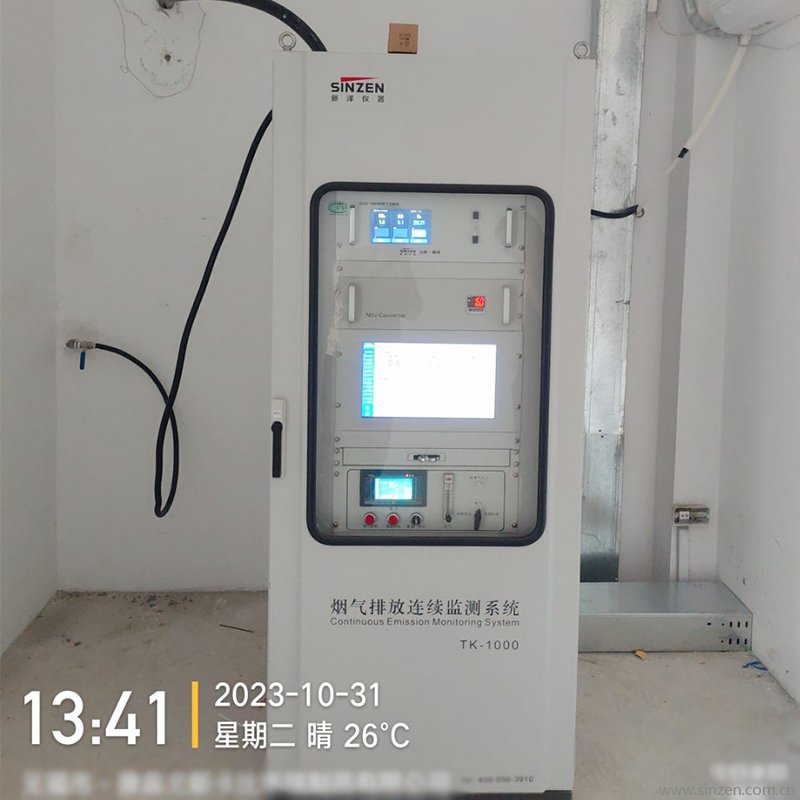

圖二:煙氣在線監測系統
